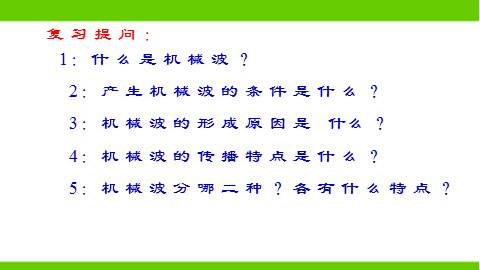

复习提问：

1：什么是机械波？

2：产生机械波的条件是什么？

3：机械波的形成原因是 什么？

4：机械波的传播特点是什么？

5：机械波分哪二种？各有什么特点？

波的图像

第 2节

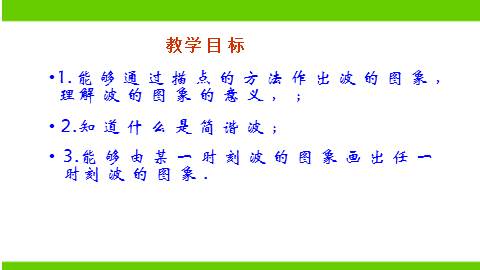

教学目标

1.能够通过描点的方法作出波的图象，理解波的图象的意义，；

3.能够由某一时刻波的图象画出任一时刻波的图象.

2.知道什么是简谐波；

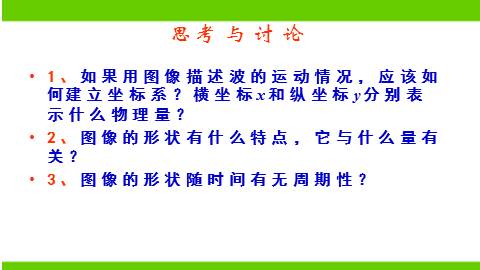

思考与讨论

1、如果用图像描述波的运动情况，应该如何建立坐标系？横坐标x和纵坐标y分别表示什么物理量？

2、图像的形状有什么特点，它与什么量有关？

3、图像的形状随时间有无周期性？

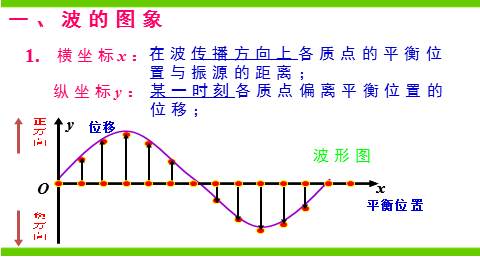

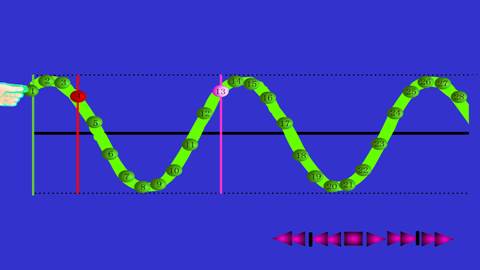

一、波的图象

横坐标x：

纵坐标y：

在波传播方向上各质点的平衡位置与振源的距离；

某一时刻各质点偏离平衡位置的位移；

波形图

1.

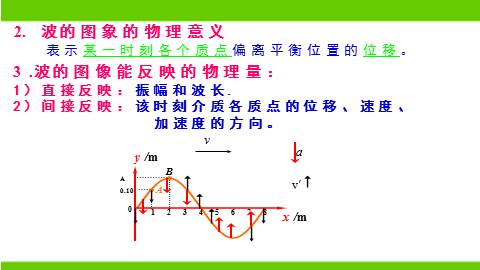

2. 波的图象的物理意义

表示某一时刻各个质点偏离平衡位置的位移。

3 .波的图像能反映的物理量：

1）直接反映：振幅和波长.

2）间接反映：该时刻介质各质点的位移、速度、加速度的方向。

A

y /m

x /m

1 2 3 4 5 6 7 8

0

B

0.10

A

v

a

vXXXXX

(3) 波的图象≠波的照片！

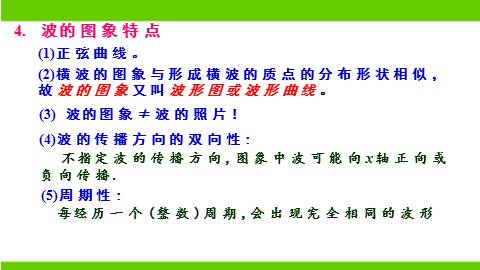

4. 波的图象特点

(2)横波的图象与形成横波的质点的分布形状相似，故波的图象又叫波形图或波形曲线。

(1)正弦曲线。

(4)波的传播方向的双向性:

不指定波的传播方向,图象中波可能向x轴正向或负向传播.

(5)周期性:

每经历一个(整数)周期,会出现完全相同的波形

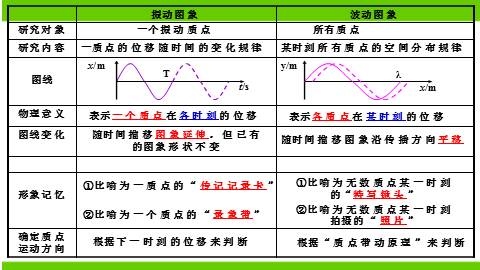

5. 波的图象与振动图象的区别

t/s

①比喻为一质点的“传记记录卡”

②比喻为一个质点的“录象带”

①比喻为无数质点某一时刻的“特写镜头”

②比喻为无数质点某一时刻拍摄的“照片”

T

x/m

XXXXX

(1)波源:机械波的振源。

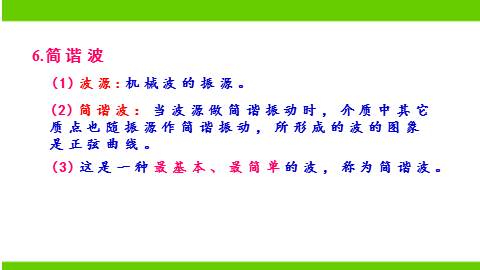

6.简谐波

(2)简谐波：当波源做简谐振动时，介质中其它质点也随振源作简谐振动，所形成的波的图象是正弦曲线。

(3)这是一种最基本、最简单的波，称为简谐波。

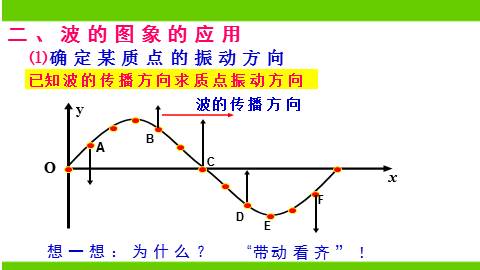

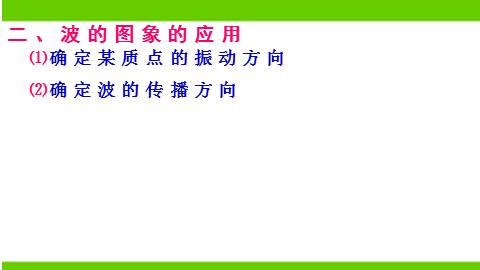

二、波的图象的应用

⑴确定某质点的振动方向

想一想：为什么？

A

B

C

D

E

波的传播方向

“带动看齐”！

F

已知波的传播方向求质点振动方向

⑵确定波的传播方向

二、波的图象的应用

⑴确定某质点的振动方向

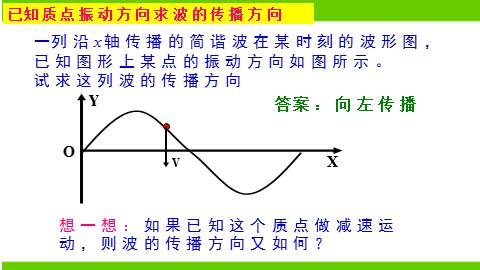

一列沿x轴传播的简谐波在某时刻的波形图，

已知图形上某点的振动方向如图所示。

试求这列波的传播方向

答案：向左传播

想一想：如果已知这个质点做减速运动，则波的传播方向又如何？

已知质点振动方向求波的传播方向

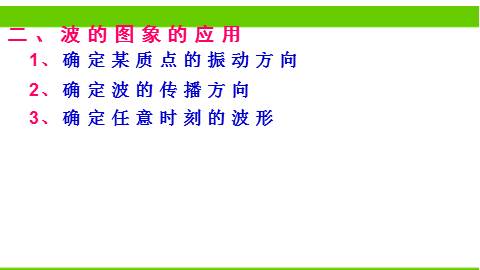

2、确定波的传播方向

二、波的图象的应用

1、确定某质点的振动方向

3、确定任意时刻的波形

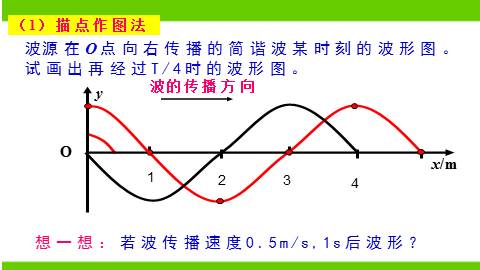

波源在O点向右传播的简谐波某时刻的波形图。

试画出再经过T/4时的波形图。

y

x/m

O

波的传播方向

1

2

3

4

想一想：若波传播速度0.5m/s,1s后波形？

（1）描点作图法

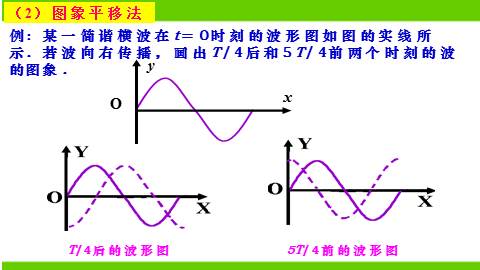

例：某一简谐横波在t＝0时刻的波形图如图的实线所示．若波向右传播，画出T/4后和5T/4前两个时刻的波的图象．

T/4后的波形图

5T/4前的波形图

（2）图象平移法

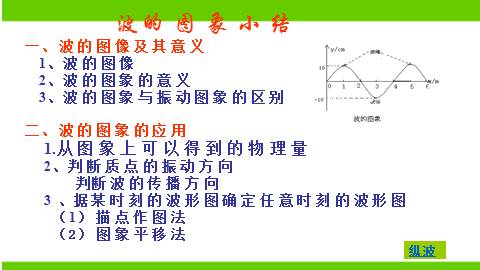

波的图象小结

一、波的图像及其意义

1、波的图像

2、波的图象的意义

3、波的图象与振动图象的区别

二、波的图象的应用

1.从图象上可以得到的物理量

2、判断质点的振动方向

判断波的传播方向

3 、据某时刻的波形图确定任意时刻的波形图

（1）描点作图法

（2）图象平移法

纵波[全文已结束，注意以上仅为全文的文字预览，不包含图片和表格以及排版]
