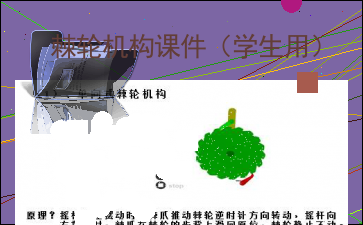

一寸光阴一寸金棘 轮 机 构机械部 卢某某寸金难买寸光阴珍惜时间，苦练技能。***（1）、单向式棘轮机构止回棘爪有何作用？可使棘轮静止可靠和防止棘轮的反转。下一页原理？摇杆向左摆动时，棘爪推动棘轮逆时针方向转动，摇杆向右摆动时，棘爪在棘轮的齿背上滑回原位，棘轮静止不动。运动特性？棘轮只能作单向的间歇运动。（2） 、双向式棘轮机构

双向式棘轮机构 回转变向棘轮机构 工作原理？棘爪绕销轴翻转，棘轮可获得双向的间歇运动下一页棘爪的齿形？矩形（3）、双动式棘轮机构原理？两棘爪都能使棘轮向同一方向转动，可使棘轮转速增加一倍下一页(4)、摩擦式棘轮机构摩擦式棘轮机构可实现有级调节，棘轮转角可以任意调节，无噪声，有打滑。下一页此机构的工作原理？依靠棘轮和棘爪之间的摩擦力推动棘轮转动和止动。此机构的特点？右棘爪起推动作用，上棘爪起反向制动作用。

两个棘爪的作用？动画播放（5）、防止逆转的棘轮机构 返回此机构的工作原理？棘爪可防止棘轮在任意位置停留时产生逆转，保证起重安全可靠。 棘轮转角的调节

增加曲柄长度，摇杆摆动角度变大，棘轮转角增大（1）调节摇杆摆动角度的大小，控制棘轮的转角。

下一页（2）用棘轮遮板调节棘轮转角 改变遮板的位置以遮住棘爪行程的部分棘齿，从而改变棘轮转角。返回 在牛头刨床中通过棘轮机构实现工作台横向间歇送进功能。为了实现工作台的双向间歇送进，由齿轮机构、曲柄摇杆机构和双向式棘轮机构组成了工作台换向进给机构。棘轮开始作逆时针间歇运动，提起棘爪绕自身轴线转动180o再放下，改变棘轮的运动方向，再通过丝杠、螺母带动工作台作横向间歇送进运动。

应用案例1：牛头刨床工作台横向进给机构（进给） 动画演示视频观看下一页 图示为冲床自动转位用的空间四杆机构。当滑块（即冲头）每上下一次，通过连杆BC带动摇杆BO往复摆动一次，从而使铰接在摇杆A处的棘爪推动棘轮（与工作台联接）转过一定角度（即转过一个工位），完成转位要求，实现冲压加工。应用案例2：冲床工作台自动转位机构（转位、分度）下一页 飞轮1的外圈是链轮，内圈是棘轮，棘爪4安装于后轴3上，双脚向前蹬时，使飞轮1逆时针转动，棘轮通过棘爪4带动后轴3转动，自行车前进。双脚向后蹬时，链条停止，飞轮也停止转动，棘爪滑过棘轮齿面，后轴在自行车惯性作用下与飞轮脱开而继续转动。如果在骑行中双脚不动，即棘轮相对不动，但车轮照样带着棘爪转动（棘爪在棘轮齿面滑过），这就是超越转动的作用。应用案例3：自行车后轴所用“飞轮”。（超越、离合） 下一页 在鞋架上装有棘爪，这样在做向后蹬地动作时，蹬地的前轮不会发生转动而造成使滑行人前俯倒地 。应用案例4：旱冰鞋的前轮轴上的棘轮机构（制动） 你知道吗？下一页应用案例5：双胞胎兄弟的不同遭遇 防止逆转的棘轮机构，有效防止棘轮逆转，因此哥哥不会掉下来。我终于明白了！下一页
